近年來，以使用SiC、GaN為主的第三代寬禁帶半導體材料的功率模塊越來越受到廣泛關注；其具有高擊穿電場、高熱導率、高電子密度、可承受大功率等特點，非常適合于高頻、高壓、高溫等應用場合，但正因其特性，對封裝工藝提出了更高的要求，中恒微在這些新型功率模塊上研究采用了新型互聯方案以應對模塊的各種嚴苛的應用場景。

在傳統功率模塊中，芯片通過軟釬焊接到基板上，而傳統的軟釬焊料熔點普遍低于300℃，當模塊工作結溫高于焊料熔點的60%時，焊接層的退化會加劇，超過熔點的80%時，會出現嚴重的熱疲勞損傷，從而影響功率模塊的電熱傳輸性能，加劇了模塊失效。然而，以SiC為代表的第三代半導體器件，可在250℃以上持續工作，傳統的軟釬焊料性能已經無法匹配。

銀的熔點高達961℃，理論上能適配384.4℃以下的芯片結溫應用環境（模塊結溫在低于40%的焊料熔點時，焊料層性質保持非常穩定）加上其高機械性能（>30MPa），高導熱率（~240W/m·K）等特性，使得納米銀特別適合可靠性要求更高的功率模塊的封裝材料。

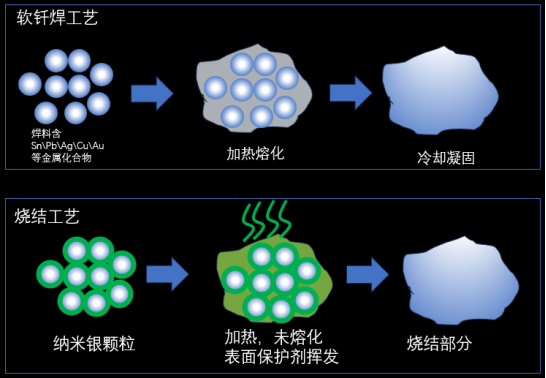

圖示1：軟釬焊與納米銀燒結過程對比示意圖

為應對第三代半導體器件高功率密度及高服役溫度的情況，經過長期研發，中恒微成功研發應用低溫納米銀燒結工藝技術，具有良好的實際表現。燒結溫度低至250℃，理論穩定服役溫度達到384.4℃，無需壓力輔助燒結，連接強度高，可替代傳統的軟釬焊料，且導電導熱性能突出，大幅提高器件壽命，完美契合第三代半導體封裝應用。

納米銀燒結的基本原理

納米銀燒結技術是一種利用納米銀膏在較低的溫度下，加壓或不加壓實現的耐高溫封裝連接技術。常規銀的熔點是961℃，當銀粉末顆粒到納米級別，熔點會顯著降低，納米銀膏中有機成分在燒結過程中分解揮發，最終形成銀連接層，燒結后的燒結層熔點又恢復到銀的常規熔點，可滿足模塊產品在高溫下正常使用。

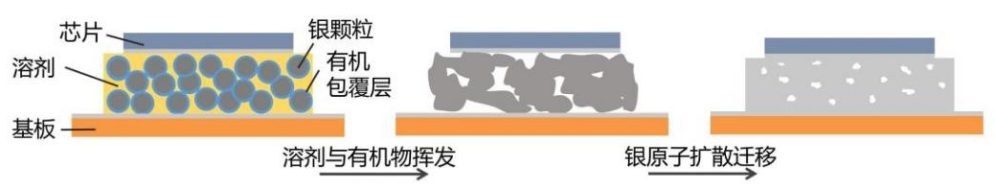

圖示2：納米銀燒結原理示意圖

“低溫燒結、高溫服役、高熱導率、高連接強度”是納米銀燒結的主要優勢。相較于傳統的軟釬焊料，納米銀可更有效地提高功率模塊的工作溫度及使用壽命。采用銀燒結技術可使模塊使用壽命提高5-10倍，燒結層厚度較焊接層厚度薄60%-70%，熱傳導率提升3倍。

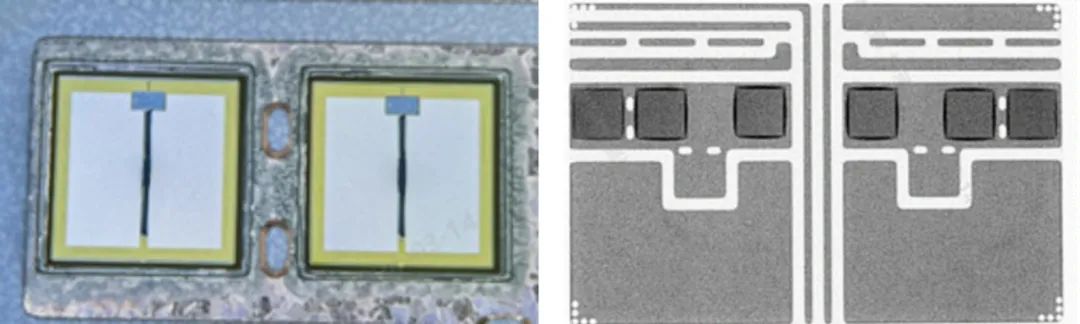

圖示3：中恒微無壓納米銀燒結Z62模塊貼裝及X-RAY示意圖

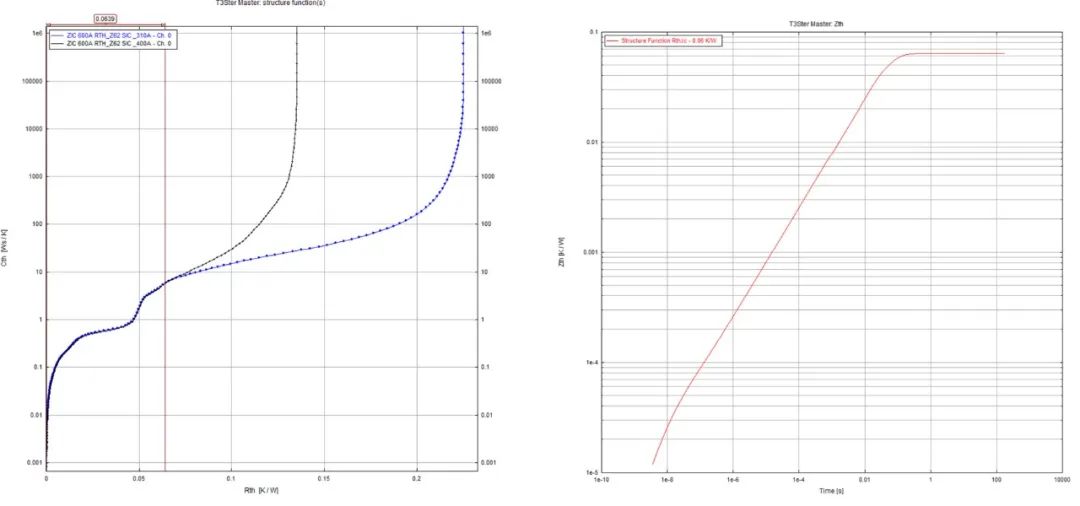

圖示4：中恒微銀燒結熱阻測試，RTH=0.06 K/W

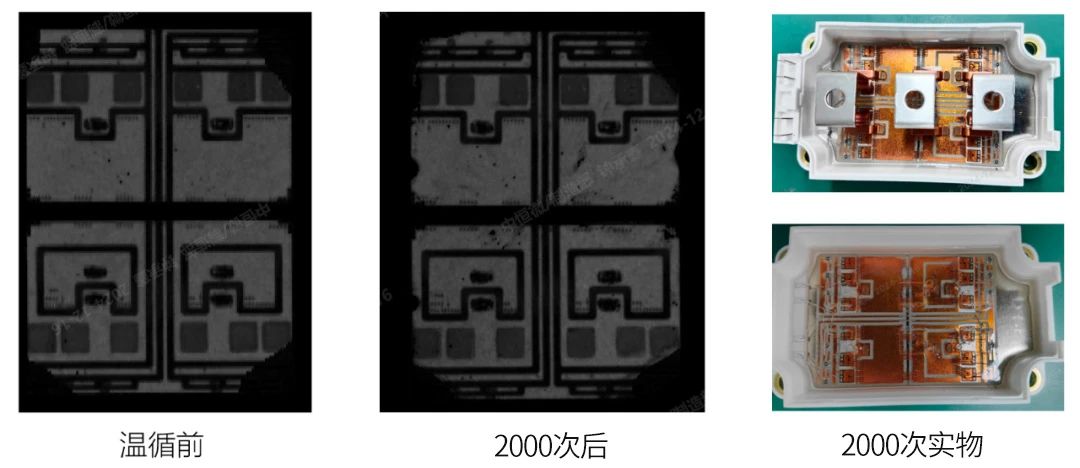

圖示5：實驗條件：-40℃/15min~125℃/15min轉換時間＜30s

圖示6：Tj max：130℃，起始溫度：30℃，ΔTj=100℃，ton=2s，toff=4s，500000cycles

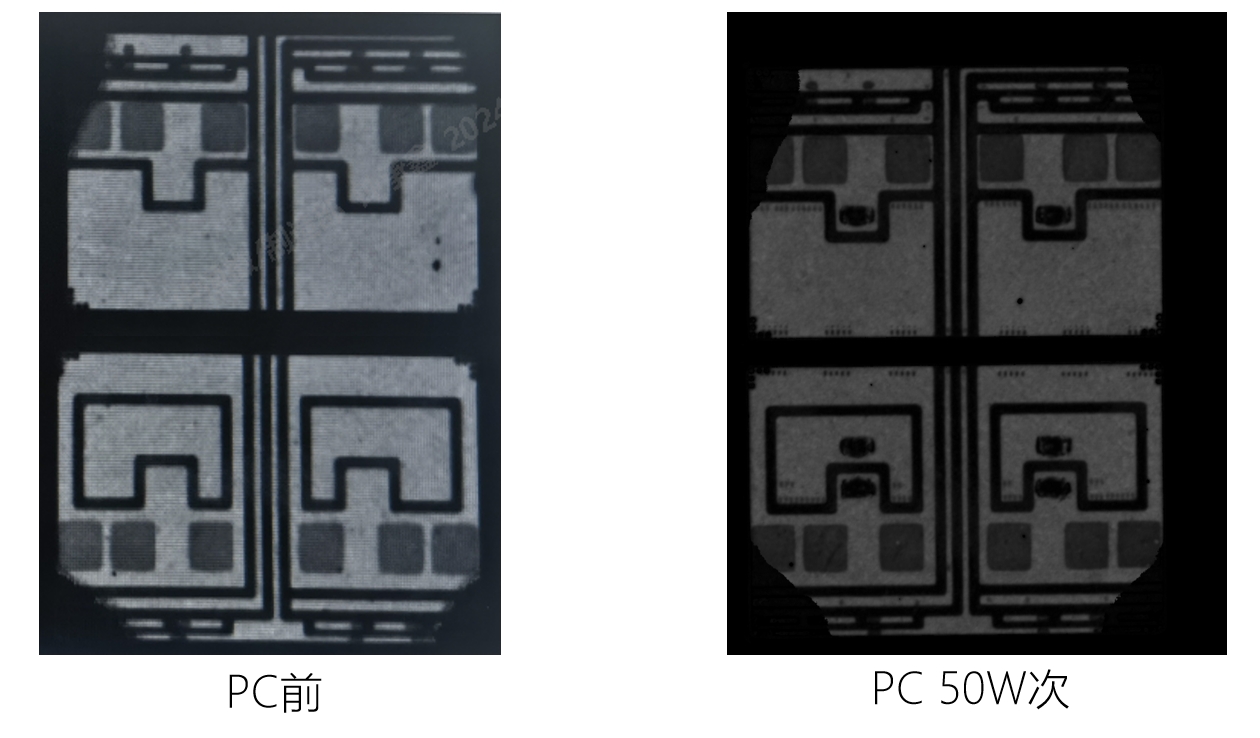

結論：PC 50W次后聲掃確認芯片燒結空洞基本沒有增加。

芯片銅線鍵合技術

在功率器件開發技術中，功率模塊正朝著小型化和高功率密度方向發展，互連技術是功率模塊優異性能的關鍵因素。針對SiC功率器件封裝的高性能和高可靠性要求，另一個重要的高可靠性先進互連工藝就是銅線鍵合技術。

傳統的Si基半導體芯片正面電極與外部互連采用的是鋁線鍵合技術，由于鋁線的再結晶溫度低、電阻率高、屈服強度低等材料本身的局限性，這種連接方式并不能完全發揮SiC芯片的優勢。相對于鋁線而言，銅線比鋁線的電阻率低，直徑400um的銅線可以承受直流約32.5A的電流，比鋁線的載流能力提高了71%。而且銅線熱導率比鋁線高，散熱性能更好。銅線鍵合能夠增強鍵合工藝的可靠性，特別是對高功率密度、高效散熱的SiC功率模塊，銅線鍵合能夠有效提升其功率循環能力和可靠性壽命。

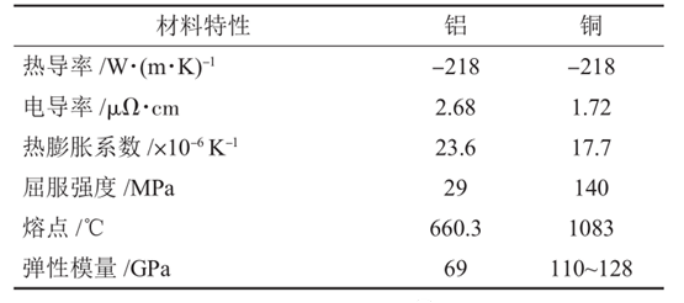

圖示7：鋁、銅材料特性對比示意圖

基于銅線的優良特性，以及銅線本身存在的硬度問題，中恒微通過不斷研發，開發出兩款適用于芯片表面銅線鍵合的互聯技術。

采用銀燒結技術輔助，將固定尺寸的銅片燒結至芯片表面，以滿足銅線鍵合技術（12mil-20mil）

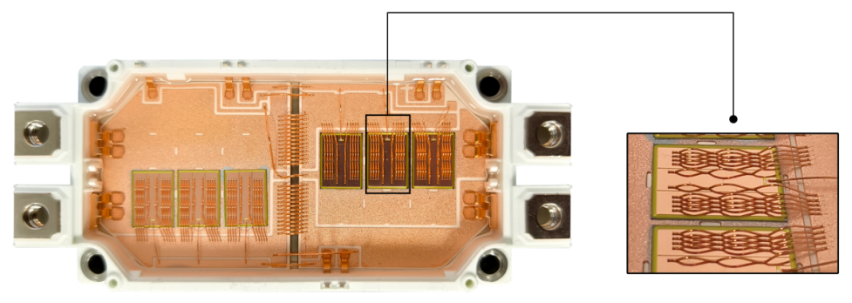

圖示8：芯片表面燒結及銅線鍵合技術示意圖

采用芯片表面銅化技術，在芯片表面電鍍一定厚度的銅箔，以滿足銅線鍵合技術(12mil-15mil)

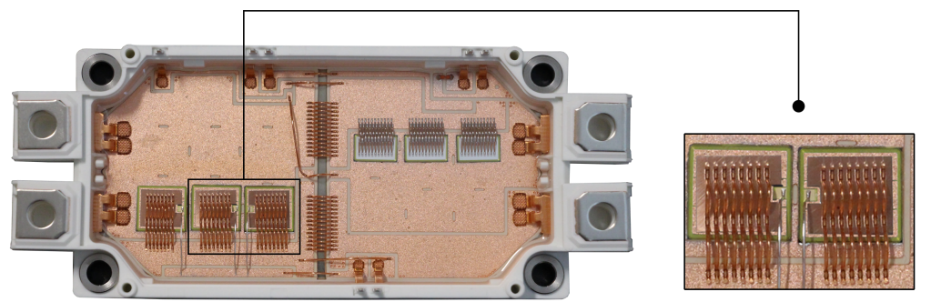

圖示9：芯片鍍銅及銅線鍵合技術示意圖

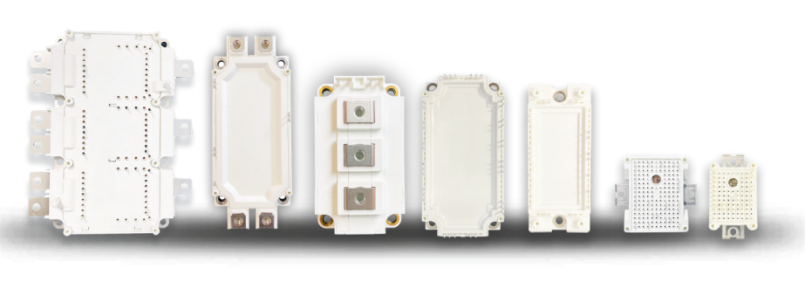

針對市場上對于高可靠性連接技術的需求，中恒微將逐步推出采用無壓納米銀燒結和銅線鍵合技術的SiC系列功率模塊，電壓等級為1200V，導通電阻覆蓋2mΩ-22mΩ，可應用于電動汽車、智能電網、軌道交通等領域。
